Грильято - ячеистый потолок, описание, область применения, фото, технология производства и сроки поставки

Ячеистый подвесной потолок

Грильято - отделочный материал для декоративного оформления потолка в общественных помещениях, торговых центрах, аэропортах и других зданиях с большими площадями. Изготавливается из листового алюминия путем штамповки и сгибания. Имеет структуру решетки, которая собираются из алюминиевых направляющих. Ячейки в решетке стандартных размеров от 30*30 до 200*200 мм в квадратном исполнении. Возможна установка потолка-решетки с различными размерами ячейки от 30 до 200 мм. Высота металлических направляющих, из которых собираются решетки - 30, 40 или 50 мм, для решеток GL или Armstrong Cellio - 37 и 47 мм. Так же есть модели потолков Грильято с прямоугольными ячейками - типа жалюзи, с пирамидальными - с расширяющимся профилем, разноуровневые - в которых основные направляющие больше по высоте, чем профиль в решетке, c комбинированным размером решетки и другие конфигурации в различных цветовых решениях. Цвет направляющих-профилей представлен в нескольких вариантах. Стандартными считаются цвета - белый, металлик серебристый и черный. Другие цвета под заказ, в том числе декоры хром и золото.

Преимущества Грильято

  • соответствие требованиям МЧС России в области пожарной безопасности - системы детектирования и пожаротушения можно разместить над конструкцией, структура потолка не препятствует потокам воздуха, поэтому датчики реагируют на задымление, и за счет ячеистой структуры препятствий потокам воды также не возникает
  • открытая конструкция обеспечивает хорошую вентиляцию
  • скрывает инженерно-технические коммуникации - электрические и слаботочные сети, вентиляционные короба и др., обеспечивает свободный доступ к ним, решетки легко демонтируются
  • в 2016 году технология листового проката и сгибания профиля позволила значительно снизить цены, в настоящее время применение Грильято экономически выгоднее, чем применение многих других видов дизайнерских потолков
  • визуально уменьшает объем помещения, убирает "лишнюю" высоту

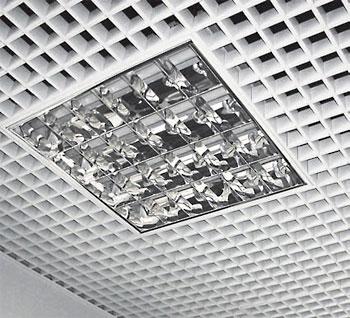

  • предусмотрена установка специальных светильников и дополнительного оборудования
  • звукопоглощение или термоизоляция создаются при помощи дополнительных плит из минерального волокна, опирающихся на решетку, заказываются отдельно, в стандартный комплект поставки не входят
  • соответствует международным стандартам качества в строительстве

Конструкция

Модули собранные из U-образных профилей ("мама"+"папа") устанавливаются в каркас из аналогичных U-образных профилей другой длины, либо в стандартную подвесную систему Армстронг. Комплект модулей ("мама" и "папа"), образующих решетку, выпускаются размерами 600*600 или 600*1200. Размеры ячейки варьируются от 30 до 200 мм (т.е. от 30*30 до 200*200 мм). Стандартная высота U-образных профилей H = 30, 40 или 50 мм. Еще один параметр - ширина основания, или толщина видимой части профиля - b = 5 или 10 мм, реже 15 и 24 мм - только для использования с подвесной системой Армтсронг Т15/24.

Конструкция Грильято

Аналогично системе Армстронг, сначала собирается каркас грильято из основных и поперечных профилей (основной профиль - 2400 или 1800 мм, поперечные 1200 и 600 мм). Затем в смонтированный каркас устанавливаются заранее собранные из профилей мама-папа решетки.

Допускается установка собранных решеток в профиль Т-24 или Т-15. Существуют специальные решетки ячеистого потолка - GL15, которые устанавливаются только в систему Т-15, и GL24 в систему Т-24.

Отдельного рассмотрения заслуживает раздел - монтаж и расход комплектующих.

Область применения

Данный вид отделочных материалов применяется в строительстве и отделке больших площадей в общественных и административных зданиях. Вот некоторые примеры использования:

  • торговые центры - ТЦ Щука, Атриум, Европейский, ТЦ Куб в Митино и множество других...
  • выставочные залы
  • просторные холлы, в том числе гостиниц и бизнес-центров
  • аэропорты и вокзалы, на 2016 год эти потолки установлены во всех Московских Аэропортах - Шереметьево, Внуково, Домодедово
потолок Грильято золото в торговом центре

Грильято "золото" в торговом центре.

Фрагмент потолка металлик в магазине.

В вестибюле подземного перехода рядом с метро Новослободская установлен золотой потолок грильято-жалюзи.

Рекомендации к использованию

Чем больше больше высота помещения, тем больший размер ячейки можно применять.Если высота потолка в помещении больше 3 метров, то можно использовать ячейки от 100 мм. Если высота менее 3 метров, то выбирайте ячейку размером до 100*100мм, они более дорогие, но большая ячейка на маленькой высоте смотрится не очень презентабельно. Ячейки 200*200 мм применяют с потолками высотой от 5 метров.

Технология производства

Потолок изготавливается из листового алюминия или оцинкованной стали толщиной 0,32 (эконом) или 0,4 мм (стандарт). Под заказ возможна толщина листового материала до 0,5 мм. Лист режется на фрагменты нужной формы, штамповкой наносятся прорези в нужных местах для пересечения и соединения профилей. Затем фрагмент гнется принимая форму U-профиля.

Уточнение - английская буква "U" имеет скругленное основание, но профиль грильято имеет прямоугольную форму, поэтому более правильным будет использование для обозначения перевернутой русской буквы "П".

Окраска листового материала выполняется в заводских условиях методом порошкового напыления и горячей сушки. Толщина покрытия 20+-4 мкм. Цвета в основном используются белый, металлик (серебристый алюминий) и черный. Они считаются стандартными. Так же возможна окраска в матовый или глянцевый цвет по шкале RAL, нанесение декоративной текстуры, декорирование под хром или золото в заводских условиях. Сроки изготовления и объемы заказа оговариваются отдельно

Обозначение размеров

В каталоге и прайс-листе указываются модели, например, 100*100*40*10 мм или 75*75*40*10. Где 100*100 (75*75) - это размер ячейки, 40 - h=40 - высота профиля, 10 - b=10 - ширина основания. Размеры указаны в миллиметрах.

обозначение размеров решетки

решетка с обозначением размеров ячейки, G - ширина профиля, H - высота профиля

схема решетки грильято мама-папа

схема сборки из профилей "мама"-"папа"

Нестандартные решения

Стандартным считается грильято с квадратными ячейками. Но в 2009 году на строительные площадки начались поставки декоративных моделей с интересным дизайном:

  • разные размеры - в одной конструкции могут сочетаться ячейки 2-х или 3-х размеров. На рисунке ниже показаны нестандартные ячейки (размер узкой стороны - 75 мм, широкой - 300 мм



грильято с нестандартной ячейкой

Еще один вид с нестандартными размерами

решетка с нестандартными размерами грильято
  • разноуровневый грильято - высота профилей решетки меньше, чем высота каркаса. На фото видно, что решетка из профиля белого цвет имеет H=30 мм, а каркас черного цвета - H=50 мм
разноуровневый грильято
  • жалюзи - ячейки сильно вытянуты в одном направлении, там самым напоминают настоящие жалюзи, размеры начитаются от 50*300 мм, 100*300 мм и т.д.
Грильято жалюзи белого цвета
  • пирамидальный - направляющие имеют одну ширину у видимого основания и расширяются вверх образуя Y-образный профиль
пирамидальный грильято
  • в 2015 завод Албес выпустил ромбовидный и диагональный Грильято, теперь ячейки, наряду с квадратной и прямоугольной формой, могут собираться в виде ромба
грильято диагональный 2-х цветов

Под заказ возможна окраска в любой цвет по шкале RAL. В заводских условиях изготавливаются декоры под золото или хром.

История названия

Grigliato (итал.) - решетка! Итальянское слово дает название решетчатому (или ячеистому) подвесному потолку. Правильное написание в русских словарях найти не удалось.
Название потолка - грильято - устоявшееся в строительной сфере, Но люди запоминают на слух и пишут по-разному. Примеры неправильного написания:
грильятто - принято писать одну букву "т".
грильята - правильное окончание на "О"
грилято - нужно писать с мягким знаком "Ь"
Написание слова в английском языке: grill, grille - решетка (ventilation grille - вентиляционная решетка)
