Кромки потолочных панелей со скрытой подвесной системой

Кромки потолочных панелей со скрытой подвесной системой
Если потолок подвесной, то у него видно металлические направляющие, которые образуют квадраты 600х600 мм. Таких конструкций действительно много, но не всегда Т-профиль виден. Существуют скрытые подвесные системы и кромки у потолочных панелей, которые эту систему скрывают...

Металлическая подвесная система, которая удерживает декоративные потолочные панели имеет стыки и неровности, они нарушают эстетический вид потолка. Избавится от них можно используя панели с кромкой, которая закрывает полностью или частично металлический каркас. В этом случае система будет скрытой. Из вышесказанного следует, что скрытая подвесная система - это обычный Т-профиль спрятанный внутри потолочных панелей. В этом случае поверхность потолка получается однородной и швы практически не заметны.

Кромки для скрытой подвесной системы у Армстронг

У квадратных панелей из минераловолокна для скрытия профиля используют кромку - Vector.

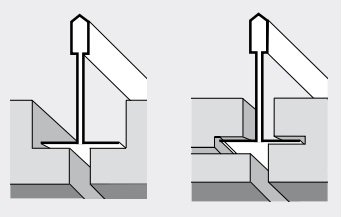

кромка Vector

Кромка Vector, у панели 2 стороны с прорезями для крепления

Как видно между панелями остается зазор в 6 мм, это придает объем потолку и создает эффект, как-будто плиты висят в воздухе. На Т-профиль укладывается только две противоположные стороны плиты. Другие две стороны просто прикрывают профиль снизу не опираясь на него, выполняя только декоративную функцию, то есть панель держится на двух противоположных сторонах и может смещаться между профилями как на салазках.

В коридорах и холлах используют панели прямоугольной вытянутой формы - планки, длина которых от 1800 мм, а ширина 600 или 300 мм. Эти панели изготавливают с кромками SL2 и K2C2

кромка SL2 на Z-профиле

Кромка SL2 на Z-профиле

кромка K2C2 на Z-профиле

Кромка K2C2 на Z-профиле

У металлических потолков панели, помимо указанных, изготавливаются со специальными защелками Clip-In-3mm и Clip-In-5mm. В этом случае применяется специальная подвесная система!

clip-in 3mm

Система крепления металлических кассет Clip-In 3 mm, 3 мм - расстояние между краями соседних кассет на срезе кромки.

Clip-In 5mm

Система крепления металлических кассет Clip-In 5 mm, 5 мм - расстояние между краями соседних кассет на срезе кромки

Две картинки Clip-In выполнены в одном масштабе, на них видно, что зазор между панелями на нижней схеме больше, чем на верхней, эти расстояния 5 и 3 мм (в масштабе) соответственно

А так же вариант металлических планок со специальными кромками Hook-on

Система крепления металлических панелей Hook-ON

Система крепления металлических панелей Hook-ON

Используя панели с этими кромками подвесная система будет скрыта, и потолок приобретет однородный вид.

Решения Ecophon

Компания Экофон предлагает для скрытия металлических профилей следующие кромки у своих потолочных панелей.

DS - полностью скрывает подвесную систему.

DG - оставляет небольшой зазор, создавая эффект воздушности-парения панелей, в этом случае система называется полускрытой.

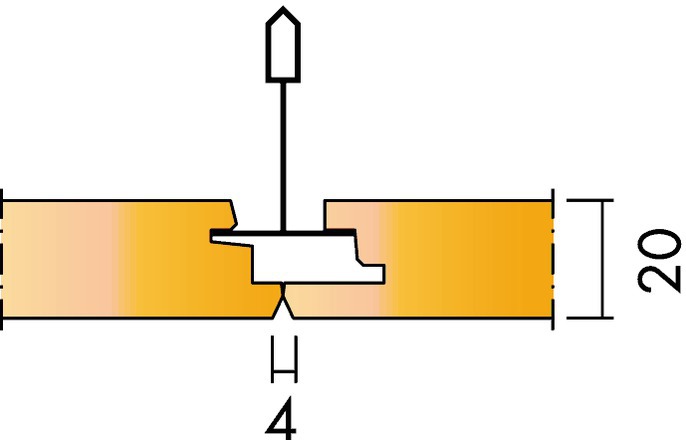

кромка DS

Система установки панелей DS

Система установки панелей Ecophon DS

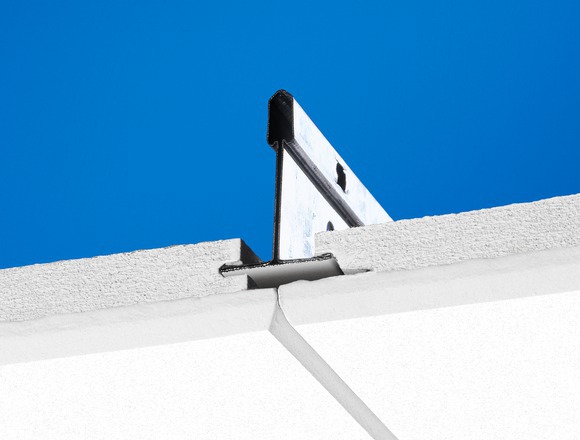

кромка DS

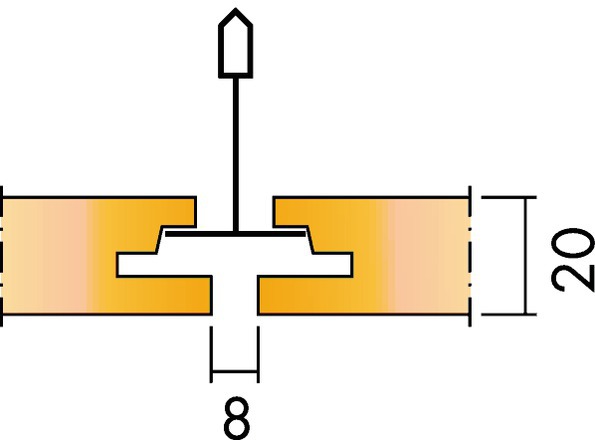

Система установки панелей DG

Система установки панелей Ecophon DG - полускрытая система

Потолочные панели Rockfon

Рокфон производит плиты из минераловолокна с кромкой D для скрытой подвесной системы.

Кромка Rockfon D

Потолочные плиты с кромкой Х тоже скрывают Т-профиль, а кромка М используется для полускрытой системы.

кромка Rockfon X

Кромка Rockfon X

кромка Rockfon M

Кромка Rockfon M - полускрытая подвесная система

Кнауф-АМФ

Немецкий производитель отделочных материалов предлагает подвесные потолки со скрытой подвесной системой А и F. Схема установки А1 - несъемные панели, А2, А3, А4 - панели снимаются без разбора потолка.

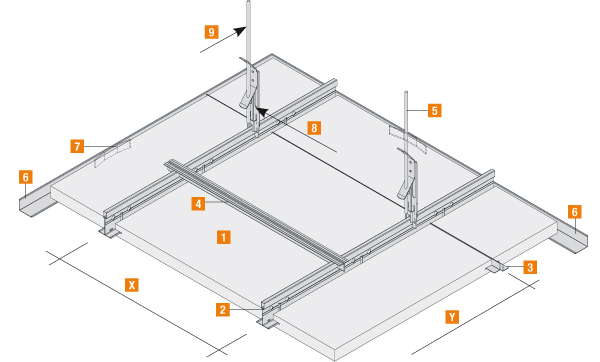

система AMF A2

Система AMF A2

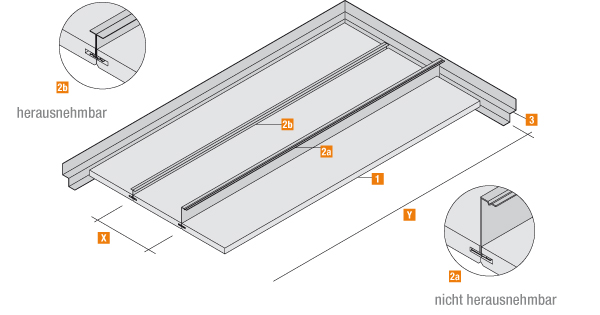

Система AMF F1

Система AMF F1 для панелей прямоугольной вытянутой формы

Скрытые системы OWA

Еще оин немецкий производитель подвесных потолков - OWA, производит панели и подвесную систему серии S - скрытая система металлического каркаса.

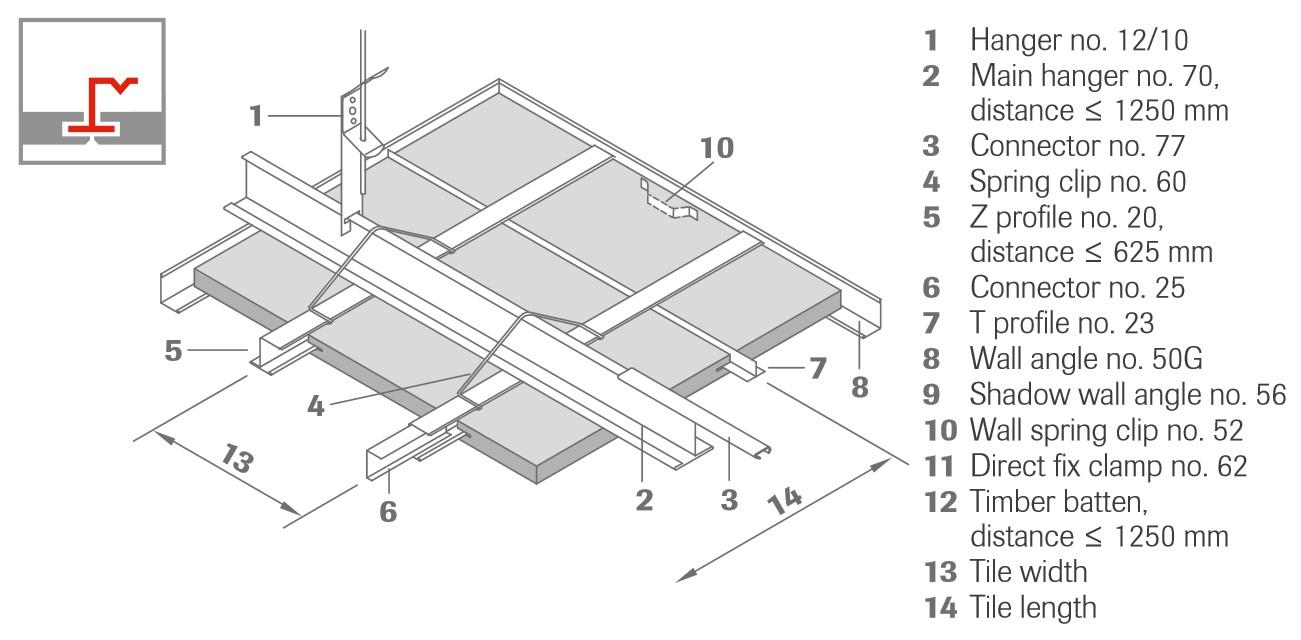

Система OWA S1

Система OWA S1

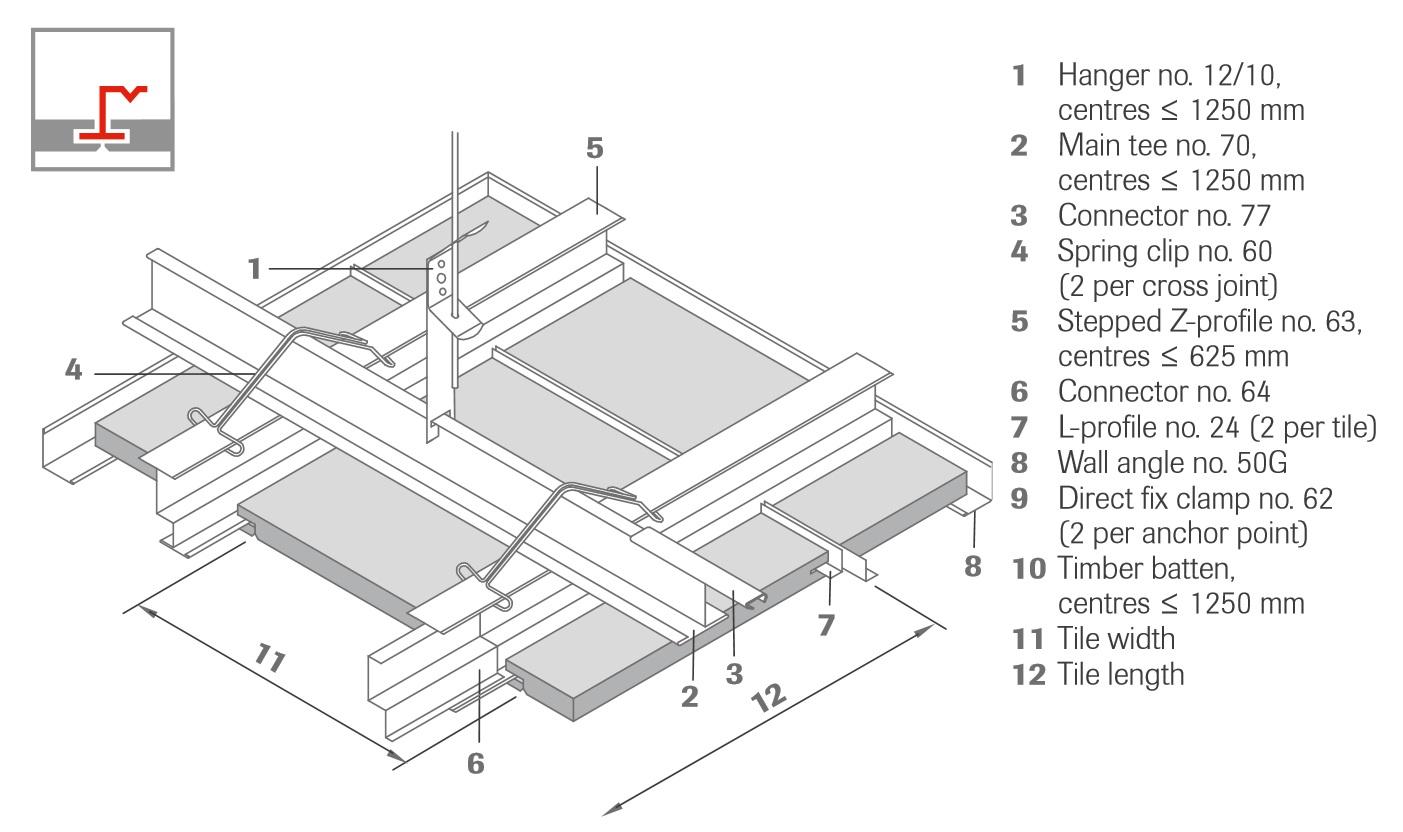

Система OWA S9

Система OWA S9

Системы отличаются применяемыми крепёжными элементами, кромка у потолочных плит одинаковая в обоих случаях.

Система OWA S9 установка панелей

Обратите внимание, что длинная сторона укладывается на подвесную систему и закрывает направляющие, после установки длинной стороны на профиль в шель на короткой стороне панелей вставляется специальный угол, который позволяет выровнять панели в соседних рядах на одном уровне.

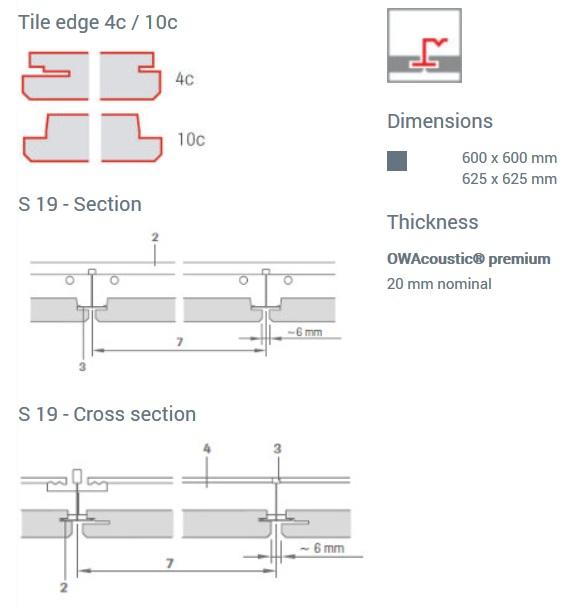

Система OWA S19

Система OWA S19 - полускрытая система, кромка устроена таким образом, что остается видимый зазор между панелями, аналогично Армстронг Vector, Экофон DG или Рокфон с кромками М

Отделка потолков со скрытой системой

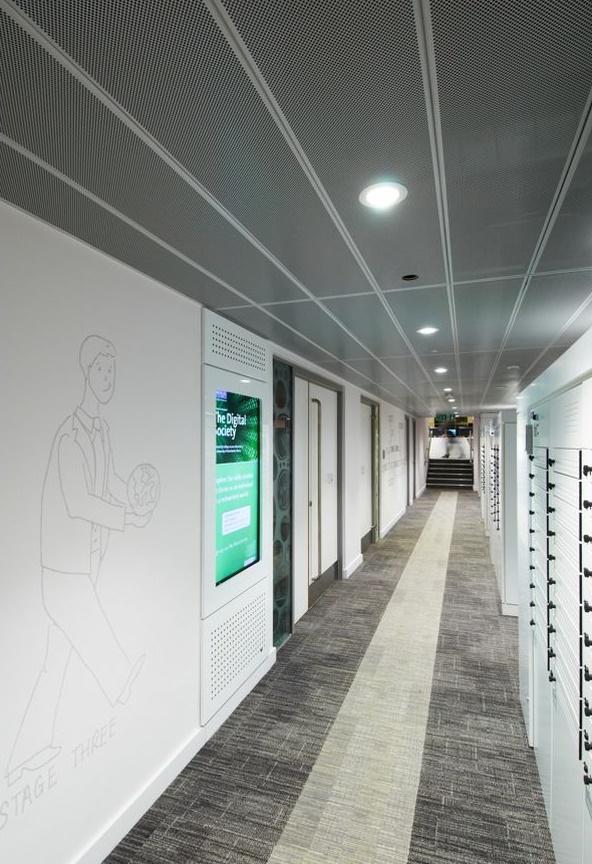

 armstrong-f-perforated-planks-clip-in

Металлические кассеты Armstrong Planks с перфорацией F-perforated с системой крепления Clip-IN

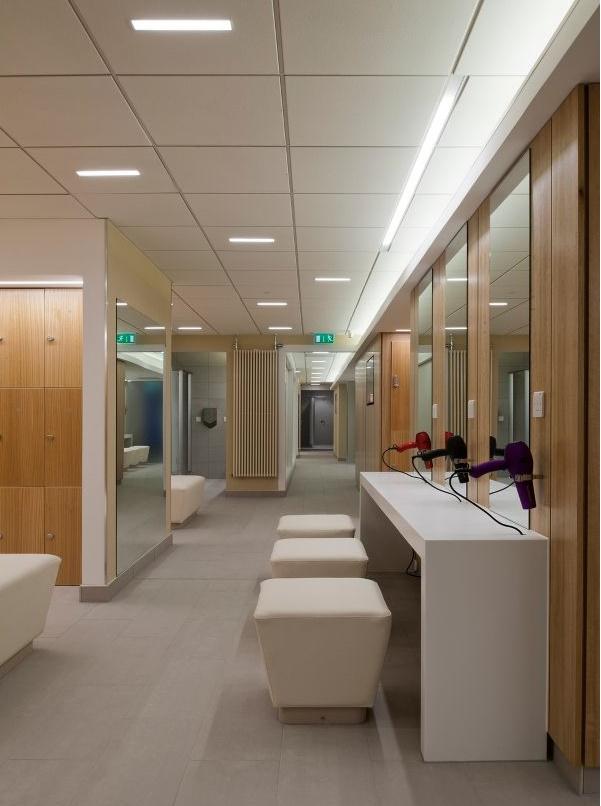

armstrong-ultima-vector

Потолок с минеральными панелями Armstrong Ultima кромка Vector - полускрытая система

armstrong-wood-v-plain-us-walnut-vector

Подвесной потолок с деревянными панелями Armstrong Wood V Plain с кромкой Vector и декором US Walnut

 armstrong-orcal-plain-clip-in5

Еще один вариант оформления потолка металлическими кассетами Armstrong Orcal Plain на системе крепления Clip-In 5mm

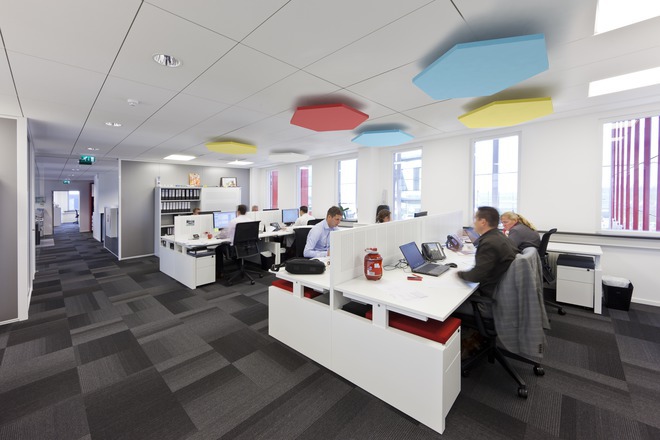

ecophon-focus-dg

Потолок с плитами Ecophon Focus кромка DG 1200х600 мм - полускрытая подвесная

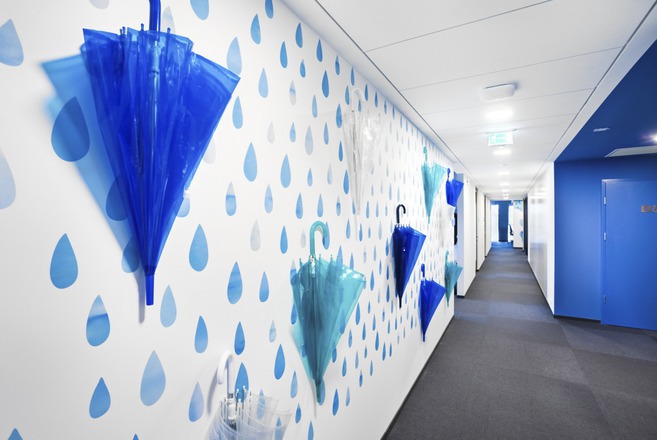

ecophon-focus-dg

Коридор с потолком Ecophon Focus кромка DG

ecophon-focus-ds

Потолок со скрытой подвесной системой Ecophon Focus DS, стыки плит почти не видно

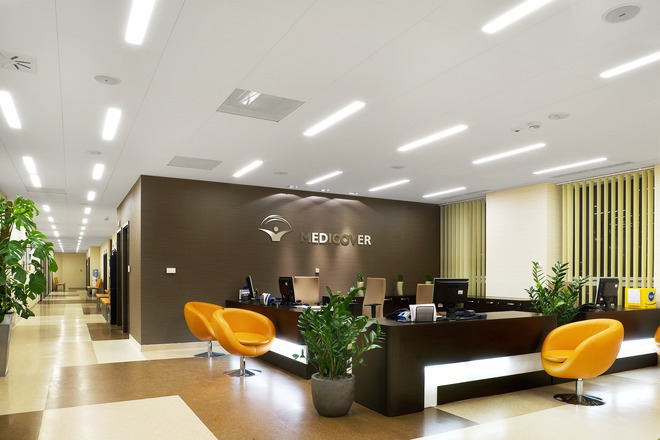

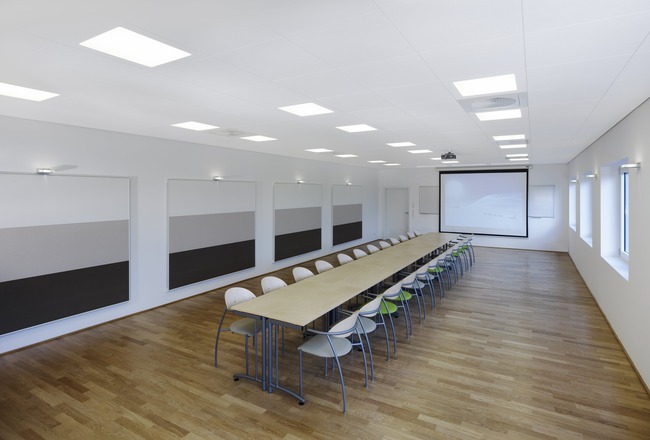

ecophon-focus-ds

Комната для презентаций с потолком Ecophon Focus DS на скрытой системе

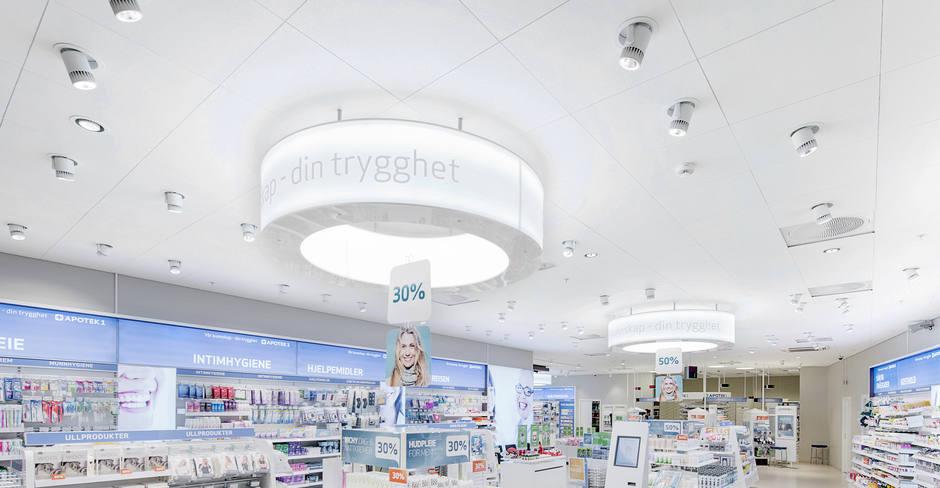

 rockfon-sonar-x

Торговый зал с установленным на скрытую подвесную систему потолком Rockfon Sonar кромка X

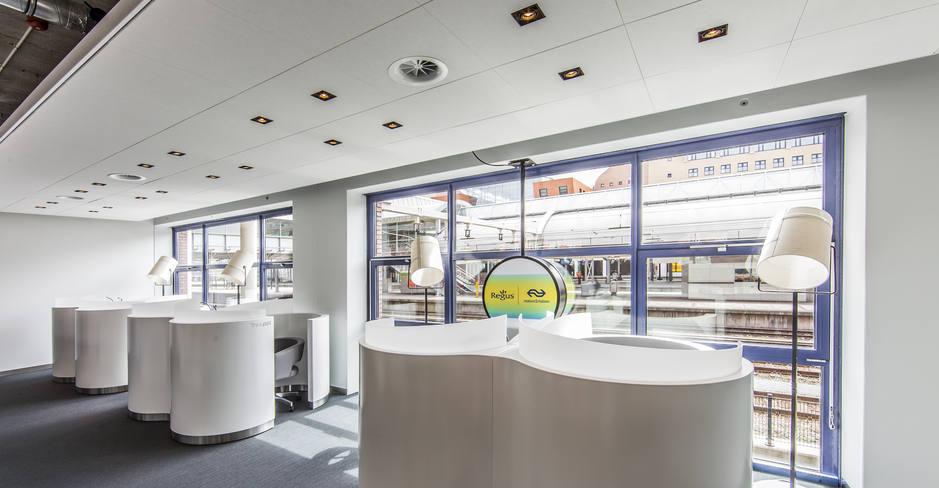

rockfon-tropic-d

Потолок Rockfon Tropic кромка D

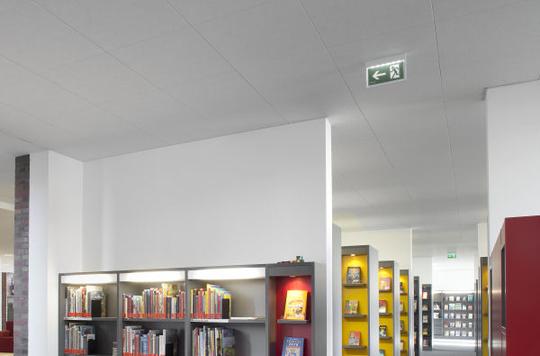

Интерьер комнаты с потолком OWA на системе S1

Интерьер комнаты с потолком OWA на системе S1

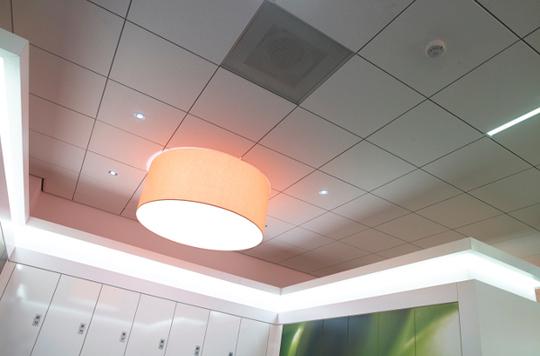

Интерьер комнаты с потолком OWA на системе S19

Интерьер комнаты с потолком OWA на системе S19 - полускрытая система
