Некоторые рекомендации при монтаже подвесного потолка типа "Армстронг"

Соблюдение симметрии и целостности, вот два принципа придерживаясь которых можно добиться хорошего эстетического вида помещения. А как же креатив, дизайн, уникальные, нигде не повторяющиеся решения для отделки, которые делают ваш офис или квартиру привлекательной и уникальной в своем роде. Для решения последней задачи требуется привлечение дизайнеров, колористов, тесного взаимодействия проектировщиков и дизайнерского отдела. А это в свою очередь ведет к увеличению времени для отделки, не говоря о финансовой стороне. Да, если вы хотите создать нечто уникальное, то никуда от этого не деться. На сегодняшний день рынок строительных материалов насыщен различными решениями, которые позволяют воплотить в жизнь любые дизайнерские проекты. Но для работы обычного офиса можно обойтись стандартными решениями, которые позволяют быстро ввести офис в эксплуатацию, не требуют больших материальных затрат и согласований. И так, рассмотрим приведенные в первой строке этой статьи принципы на примере установки подвесного потолка типа "Армстронг".

Правило номер один - целостность. По возможности плиты подвесного потолка следует оставлять целыми, т.е. рассчитывать установку профиля таким образом, чтобы не обрезать плиты по периметру. Но добиться этого практически не возможно. Поэтому так называемую подрезку подвесного потолка оставляем над входом, тогда человек не видит укороченный ряд плит над дверью, по крайней мере когда входит, он не поднимает сразу голову наверх, а в глаза ему бросается ровный потолок с целыми плитами.

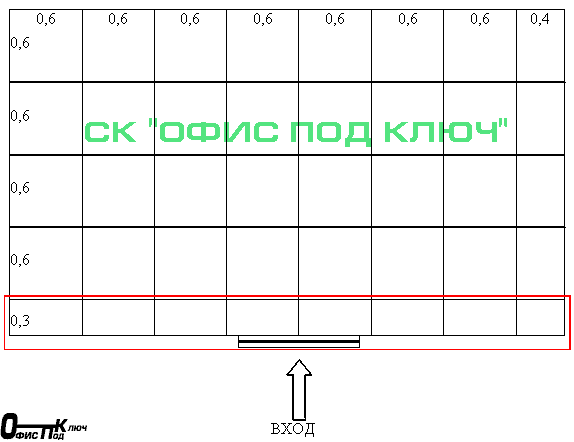

Рис. 1 Ряд над входной дверью составлен не из целых, а обрезанных плит

Но что делать с боковыми рядами на потолке, которые расположены не над дверью и противоположной стеной, а идут слева и справа от входа, ведь их все-равно будет видно. Здесь на помощь приходит второе правило - симметрия. Рассчитать монтаж направляющих необходимо так, чтобы слева и справа от входной двери около стен ряды были одинаковой ширины.

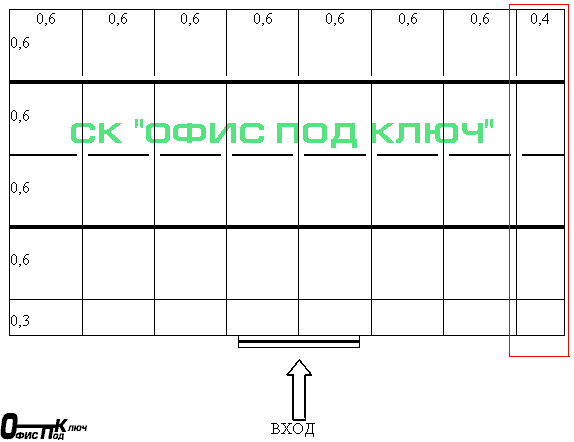

Рис. 2 Ряд справа от входной двери составлен из обрезанных плит шириной 0,4 метра (400 мм)

Например, шаг ряда, для подвесного потолка типа "Армстронг" составляет 600 мм. Но ровно на 600 размер комнаты, естественно, не делится и остаток, допустим, составляет - 400 мм. Можно около одной стены поставить ряд из целых плит, тогда около противоположной будет ряд из плит шириной 400 мм. Но это нарушает наш принцип симметрии. Выход следующий: и у левой, и у правой от входа стены нужно оставить ряды по 500 мм. Тогда вдоль стен будут расположены ряды одинаковой ширины, будет соблюдена симметрия. А это уже будет выглядеть более эстетично. В общем правило простое, остаток от деления размера комнаты от левой стены до правой на 600 мм (в нашем случае 400/2=400 мм) прибавляем к половине размера плиты (т.е. к 300 мм) полученное значение является шириной рядов вдоль стен ( в нашем случае 600/2 + 400/2 = 300 + 400 = 500 мм)

Рис. 3 Два ряда справа и слева имеют одинаковую ширину по 0,5 метра (500 мм)

Внимательный читатель спросит: почему нужно было прибавлять половину остатка к половине размера целой плиты подвесного потолка? Ведь можно просто оставить слева и справа ряды шириной по 150 мм (остаток 300 делим на 2 = 300/2 = 150 мм). Но тут мы сталкиваемся с двумя нюансами.

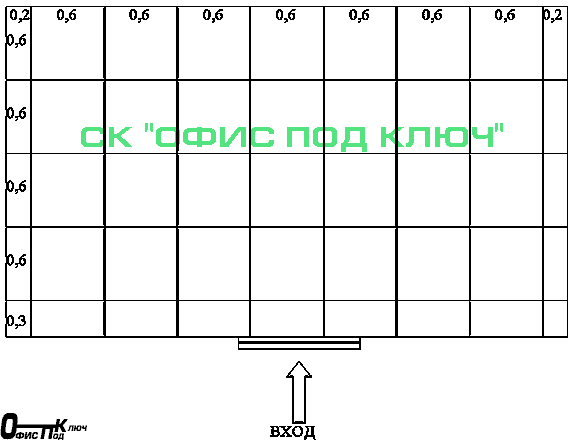

Рис. 4 Два ряда справа и слева имеют одинаковую ширину по 0,2 метра (200 мм), не красиво смотрятся

Во-первых широкие ряды смотрятся более эстетично, а во-вторых узкие плиты, точнее ряды шириной менее 200 мм сложнее монтировать и подрезать. Поэтому нужно всегда рассчитывать монтаж профиля для подвесного потолка таким образом, чтобы ряды плит около стен составляли, желательно, не менее 300 мм.

Сравним расход материала для трех случаев. Первый вариант - Рис. 1 или 2, назовем его "так как есть". На рисунке 5 представлена раскладка направляющих при такой схеме монтажа. На рисунке красным цветом обозначены основные направляющие для подвесного потолка длиной 3700 мм. Красным цветом - направляющие для подвесного потолка длиной 1200 мм, и черным цветом короткие направляющие по 600 мм и угловой профиль по периметру.

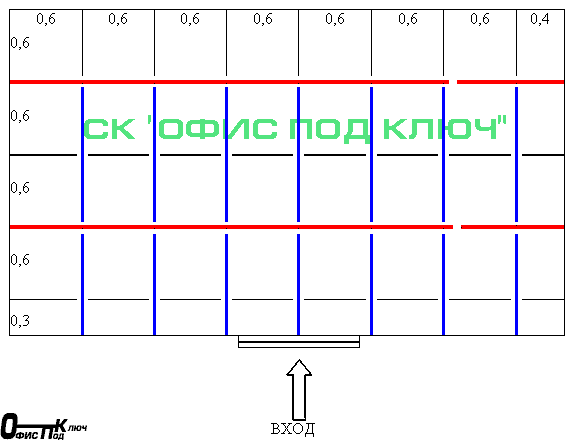

Рис. 5 Раскладка направляющих

При монтаже подвесного потолка типа "Армстронг" применяются основные направляющие длиной 3700 мм, поперечные направляющие длиной 1200 мм и 600 мм. Направляющих длиной 3700 мм в данном случае расходуется 3 шт. = 11,1 м
Две целиком по 3,7 метра и одна разрезается, используются два концевых отрезка с замками для стыковки с целыми направляющими. Такое количество расходуется во всех приведенных схемах монтажа, две направляющие в данном помещении мы никак не поставим, необходимо минимум три, поэтому оптимизировать по расходу основных направляющих не получится. Так же с угловым профилем. С ним вообще не поэкспериментируешь, он устанавливается четко по периметру. Расход углового профиля для монтажа подвесного потолка в нашем случае - (2,7+4,6)*2 = 14,6 м
Направляющих 1,2 м - 14 шт. = 16,8 м
Направляющих 0,6 м - 23 шт. = 13,8 м
Количество целых плит - 28 шт. = 10,08 кв.м Количество плит с подрезкой:
1 - плиты по 0,3 м, ряд над входом - 8 шт., целые плиты разрезаются пополам, соответственно расходуются 4 целых плиты - 1,44 кв.м
2 - плиты шириной 0,4 м справа от входа - 4 шт., здесь используются 4 целых плиты - 1,44 кв.м
Итого целых плит используется 36 штук. Перерасход по плитам для подвесного потолка:
(площадь израсходованных плит) - (площадь помещения) = (10,08+1,44+1,44)-(2,7*4,6) = (12,96) - (12,42) = 0,54 кв.м
Теперь сравним расход направляющих с рекомендованным по коэффициентам. Основных направляющих по 3700 мм должно расходоваться - 0,84 м на квадратный метр площади помещения. Направляющих 1200 мм должно расходоваться - 1,68 м на квадратный метр подвесного потолка. Направляющих 600 мм должно расходоваться - 0,84 м на квадратный метр подвесного потолка. В нашем случае мы имеем:

Таблица №1

На рисунке 6 показана схема монтажа подвесного потолка с оптимальной, на наш взгляд, расстановкой потолочных плит. Расход направляющих такой же как в первом случае, и расход плит для потолка такой же как и в предыдущем случае. Можете убедиться в этом посчитав на представленной ниже схеме.

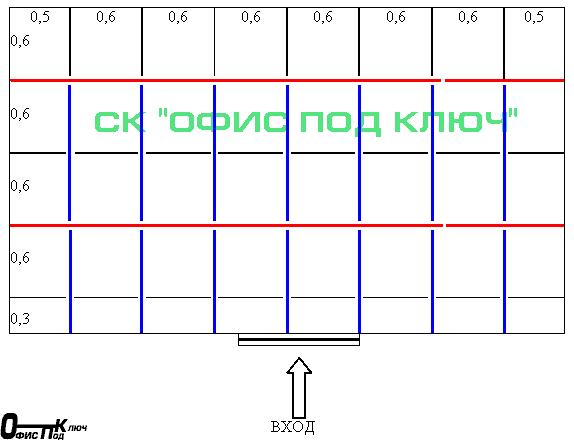

Рис. 6 Раскладка направляющих для самого подходящего, на наш взгляд, варианта монтажа

Мы не рассмотрели еще один вариант монтажа подвесного потолка приведенный на рисунке 4. Но посмотрев на него, без труда можно понять, что расход поперечных направляющих увеличивается, так как добавляется один ряд поперечных направляющих.
