Подвесной потолок AMF

Подвесной потолок AMF
Информация о подвесном потолке AMF, каталог с ценами AMF, описание категорий, схема монтажа и расход комплектуюших, условия транспортировки и хоаниение потолочных панлей АМФ

Мало кто знает, но немецкая компания АМФ является частью концерна Кнуауф. На ее заводах выпускаются подвесные потолки AMF под марками THERMATEX, HERADESIGN, TOPIQ и другие. На продукцию АМФ можно абсолютно точно повесить бирку "немецкое качество" и она оправдывает это. Даже в эконом сегменет недорогие потолки Knauf-AMF могут конкурировать с более дорогим сегментом потолочных панелей других фирм производителей.

Схема монтажа потолка AMF

Сборная конструкция включающая плиты серии "THERMATEX" и открытый металлический каркас (подвесная система) из набора Т-профилей, закрепленных с помощью подвесов на базовом потолке.

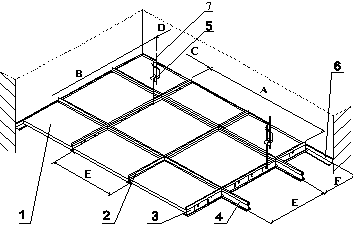

схема монтажа потолка AMF

Вес потолка в комплекте - около 8 кг/кв.м.
Аmax=1200 мм; Dmax=600 мм
Вmax=1200 мм; Еmax=600 мм
Сmax=1200 мм; Fmax=600 мм
Существуют плиты нескольких размеров, самые распространенные потолочные плиты серии "THERMATEX" имеют размеры - 600х600х15 мм, вес: 4,5 - 5,0 кг/кв.м.

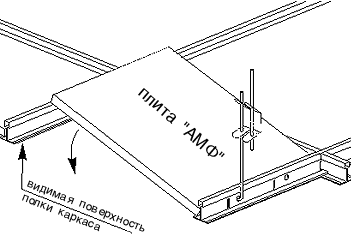

схема монтажа потолка AMF

Общие сведения о комплектной системе КНАУФ "AMF"

Комплектная система "AMF" - это комплект, включающий в себя не только термо-звукоизоляционную плиту "THERMATEX", но и все необходимые для решения конкретной архитектурно-строительной задачи материалы, конструктивные элементы, а также технические решения и рекомендации по производству работ.
Одним из основных элементов потолка "AMF" являются плиты из минеральной ваты, которые производятся по испытанному, гарантирующему высокое качество влажному способу формования и состоят на 90% из неорганических компонентов (минеральная вата, глина) и связующего на основе крахмала.
Поверхность плит имеет полную заводскую отделку, в том числе окраску несколькими слоями белой краски. Плиты поставляются в готовом для монтажа виде.
Противопожарная защита при использовании плит "AMF" соответствует самым строгим мировым стандартам и обеспечивается применением негорючих компонентов. Предел огнестойкости в зависимости от типа плит и конструкции потолка доходит до 2-х часов.
Плиты "AMF" прошли проверку на соответствие требованиям противопожарной безопасности таких стран как Бельгия, Франция, Великобритания, Италия, Нидерланды, Норвегия, Австрия, Швеция, Швейцария. Получены соответствующие акты испытаний.

Звукопоглощение плит "AMF" соответствует DIN 4109, DIN 52212 и в основном зависит от структуры поверхности и нанесенного рисунка. Для наиболее распространенного рисунка поверхности "Fresko", при толщине плиты 15 мм и относе от базового потолка 400 мм значение показателя звукопоглощения в диапазоне частот 125 - 4000 Гц даны на диаграммах 1 и 2:

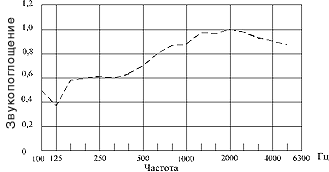

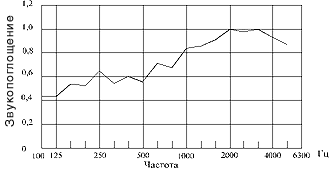

Диаграмма 1 (без изолирующего слоя мин. ваты) Диаграмма 2 (с изолирующим слоем мин. ваты)
звукопоглощение потолка AMF звукопоглощение потолка AMF дополненного

Звукоизоляция плит - изоляция звука распространяемого в воздухе - соответствует DIN109, DIN 52210 и зависит главным образом от толщины плиты, величины относа от базового потолка, наличия звукоизолирующего слоя на обратной стороне плиты и дополнительного слоя минеральной ваты в межпотолочном пространстве (если это предусмотрено проектом). Расчетный показатель звукоизоляции для потолочной системы "AMF-THERMATEX" при величине относа 400 мм., толщине плиты 15 мм., без изолирующего слоя с тыльной стороны и дополнительного слоя минеральной ваты составляет около 30 дБ. Следует иметь ввиду, что с увеличением относа потолка "AMF" показатель звукоизоляции незначительно снижается:



  • при относе равном 600 мм на 2 дБ;
  • при относе равном 800 мм на 5 дБ;
  • при относе равном 1000 мм на 6 дБ.

Низкая теплопроводность плит - Г =0,064W /m х К° способствует сохранению благоприятного для человека температурного режима в помещении в любое время года.
Отражение чисто белого света - неслепящее, в зависимости от структуры поверхности составляет 90%.
Каркас потолка "AMF" состоит из оцинкованных деталей, видимые поверхности которых имеют специальное декоративное покрытие белого цвета: основной Т-профиль 24х38, поперечный Т-профиль 24х28, продольный Т-профиль 24х28, подвес с зажимом и тяга (возможны различные варианты исполнения), обрамляющий ПУ-профиль 22х22, анкерные элементы и дюбеля.



Порядок монтажа потолка "AMF"'

Система С является наиболее распространенной конструкцией подвесного потолка, что объясняется легкостью монтажа, простотой обслуживания - любая плита может быть снята для замены или для обеспечения доступа в межпотолочное пространство, а также удобной возможностью устройства различных функциональных элементов, таких как светильники, громкоговорители, вентиляционные решетки и т.д.
Потолок "AMF" крепится на регулируемых подвесах к несущим элементам здания.
В общем случае монтаж производится в следующем порядке:
- обмер помещения и разбивка основных взаимноперпендикулярных осей;
- вынос отметок чистого потолка на стены и колонны;
- разметка потолка от осей помещения в обе стороны для выявления размеров крайних к стенам плит, мест расположения светильников, вентрешеток и других устройств;
- крепление опорных обрамляющих уголков (ПУ-профиль 22/22) на стены и колонны при помощи дюбелей, устанавливаемых через 1,0 м;
- крепление подвесов с тягами к базовому потолку посредством анкерных элементов;
- установка основных Т-профилей 24х38 и выравнивание их в одной плоскости;
- установка поперечного Т-профиля 24х32 в просечки основного профиля;
- установка продольного Т-профиля 24х28 в просечки поперечного профиля;
- укладка плит в ячейки каркаса производится в процессе монтажа каркаса или по его окончании. Укладку выполнять в направлении, указанном стрелками на обратной стороне плит. Плиты, примыкающие к стенам, колоннам и другим конструкциям, обрезать по месту;
- при необходимости, в процессе монтажа плит, произвести укладку тепло- или звукоизоляционного материала;
- установка светильников, вентиляционных решеток и т.п. производится в процессе монтажа.

Некоторые требования при производстве работ

Установку плит производить только после окончания всех строительно-монтажных работ, включая все "мокрые" процессы, а также устройство полов и застекления окон. Система отопления должна работать, чтобы в помещении могла быть обеспечена температура в пределах 15 - 30° С. Относительная влажность воздуха не должна превышать 70%.
Установка массивных светильников, кондиционеров и т.п. должна осуществляться путем подвешивания их на самостоятельные несущие конструкции.
В случае укладки дополнительного слоя тепло- или звукоизоляционного материала поверх плит "AMF" или установки встроенных светильников, следует увеличить количество подвесов пропорционально увеличению веса потолка.

Комплект материалов необходимых для монтажа подвесного потолка "AMF"

Расход материалов на 1 кв.м. потолка приведен в таблице без учета возможных потерь (подрезка материалов)

N Наименование материалов, входящих в комплект подвесного потолка AMF Ед.
изм.
Расход
1 Плита "AMF" кв.м. 1,0
2 Т-профиль 24/28, 600 мм пог.м. 0,85
3 Т-профиль 24/38, 3600 мм пог.м. 0,85
4 Т-профиль 24/32, 1200 мм пог.м. 1,7
5 Подвес с зажимом шт. 0,7
6 ПУ-профиль 22/22 пог.м. *
7 Тяга подвеса шт. 0,7
8 Анкерный элемент шт. 0,7
9 Дюбель шт. **


* - количество ПУ-профиля равно периметру помещения, колонн и др. обрамляемых конструкций;
**- количество дюбелей равно числу погонных метров ПУ-профиля.

Транспортировка и хранение

Важно отметить при транспортировке плит грузовым автомобильным транспортом погрузочная площадка должна быть чистой и ровной, коробки должны укладываться всей поверхностью друг на друга.
Запрещено кантовать коробки при погрузо-разгрузочных работах. Промежуточное хранение разрешено только в закрытых, сухих помещениях при постоянной температуре. Пол склада должен быть сухим, ровным и чистым.



Потолок "АМФ" цены

В разделах каталога представлены цены на потолочные панели АМФ
