Подвесной потолок Армстронг - монтаж

Подвесной потолок Армстронг - монтаж
Монтаж потолка Армстронг - описание установки, монтажные схемы, инструкции по расходу материалов, соединение комплектующих, элементы конструкции


Общие сведения

Подвесная система рассчитана на распределенную нагрузку — 4,5 ... 15,0 кг/м2 в зависимости от модели. Необходимо учитывать нагрузку налагаемого сверху (при необходимости) слоя изоляционных материалов. . Минимальное расстояние каркаса от основания - высота подвеса - должно быть не менее 120 мм из условия возможности демонтажа плит в период эксплуатации.

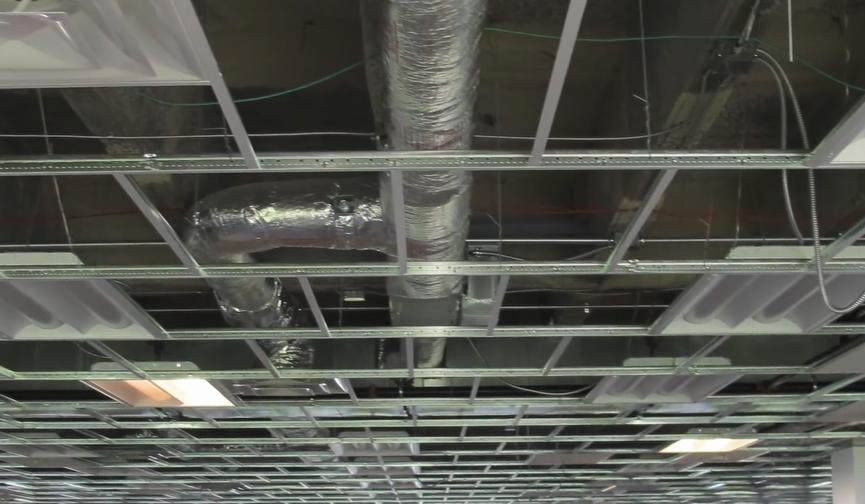

установленная подвенсая система



Требования при производстве работ

Установку плит производить только после окончания всех строительно-монтажных работ, включая все “мокрые” процессы, а также устройство полов и застекления окон. Система отопления должна работать, чтобы в помещении могла быть обеспечена температура в пределах 15 - 30°С. Относительная влажность воздуха не должна превышать 70%, если позволяет материал то 90%.
Установка массивных светильников, кондиционеров и т.п. должна осуществляться путем подвешивания их на самостоятельные несущие конструкции.
В случае укладки дополнительного слоя тепло- или звукоизоляционного материала поверх плит или установки встроенных светильников, следует увеличить количество подвесов пропорционально увеличению веса потолка.



Схема монтажа подвесного потолка Армстронг и некоторые элементы конструкции

Профили Т24 и Т15, используемые для установки подвесного потолка

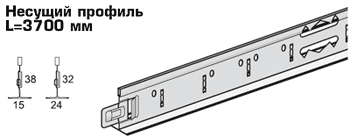

Несущий профиль Т15 и Т24

Несущий профиль Т15/Т24

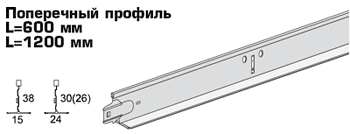

Поперечный профиль Т15 и Т24

Поперечный профиль Т15/Т24

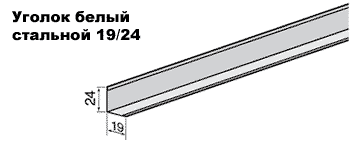

Профиль угловой 19/24

Профиль угловой 19/24

Высота основания Т-профиля приведена для сравнения. В зависимости от марки подвесной системы высота профиля и несущая способность могут отличаться. Чем прочнее профиль и больше несущая способность, тем больше высота основания Т

Несущие профили каркаса (Т24 или Т15) на регулируемых пружинных подвесах крепятся к основанию с шагом не более 1200 мм. Для предотвращения перегруза периметрального профиля крайний подвес должен отстоять от стен не более чем на 600 мм при весе потолочных изделий до 4,0 кг/м 2 и 450 мм при весе более 4,0 кг/м 2

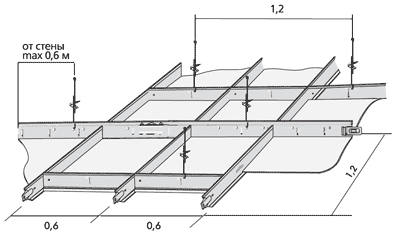

схема сборки подвесного потолка Армстронг

Схема сборки подвесного потолка Армстронг

крепление профиля подвесом при монтаже подвесного потолка

Крепление профиля подвесом при монтаже подвесного потолка, длина подвеса легко изменяется с помощтю пружины

стыковка профиля к стене

Стыковка профиля к стене происходит при помощи углового профиля 19/24

Поперечные профили - замок обеспечивает прочность конструкции

Поперечные профили имеют на концах замок, который при соединении поперечных профилей с несущими обеспечивает прочность конструкции

Поперечные профили вставляют в прорези несущих профилей

Поперечные профили вставляют справа друг от друга в прорези несущих профилей и легким усилием вдвигают до упора

Несущие профили - замок  внахлест

Несущие профили имеют надежный замок, позволяющий легко и быстро соединить внахлест два профиля. Форма прорези обеспечивает быструю и аккуратную сборку



Расход материалов

  • при установке подвесного потолка с использованием стандартных схем монтажа
    Наименование материалов ед. изм. расход на кв.метр
    схема 2
    схема монтажа подвесного потолка Армстронг №2
    схема 3
    схема монтажа подвесного потолка Армстронг №3
    Несущий профиль L=3700 (а) пог. м 0,84 0,84
    Поперечный профиль L=1200 (b) пог. м 1,68 1,68
    Поперечный профиль L=600 (с) пог. м 0,84 0,84
    Подвес S-3 шт. 1,2 1,2
    Дюбель с полукольцом шт. 1,2 1,2
    Уголок белый стальной 19/24 пог. м расход зависит от периметра помещения
    Дюбель для крепления уголка к стене шт. из расчета 2 дюбеля на 1 пог. м периметра
    Потолочная плита кв.метр 1,0
  • при установке подвесного потолка с использованием усиленной схемы монтажа, при установке тяжелых потолочных панелей (6 кг/м2 и более) рекомендуется использовать данную схему без длинных поперечных направляющих!
    Наименование материалов ед. изм. расход на кв.метр
    схема 1
    схема монтажа подвесного потолка Армстронг №1



    Несущий профиль L=3700 (а) пог. м 1,68
    Поперечный профиль L=1200 (b) пог. м не применяется
    Поперечный профиль L=600 (с) пог. м 1,68
    Подвес S-3 шт. 2,4
    Дюбель с полукольцом шт. 2,4
    Уголок белый стальной 19/24 пог. м расход зависит от периметра помещения
    Дюбель для крепления уголка к стене шт. из расчета 2 дюбеля на 1 пог. м периметра
    Потолочная плита кв.метр 1,0


Подробная инструкция монтажа потолка

Монтаж потолка производится в следующем порядке:

  • обмер помещения и разбивка основных взаимо перпендикулярных осей;

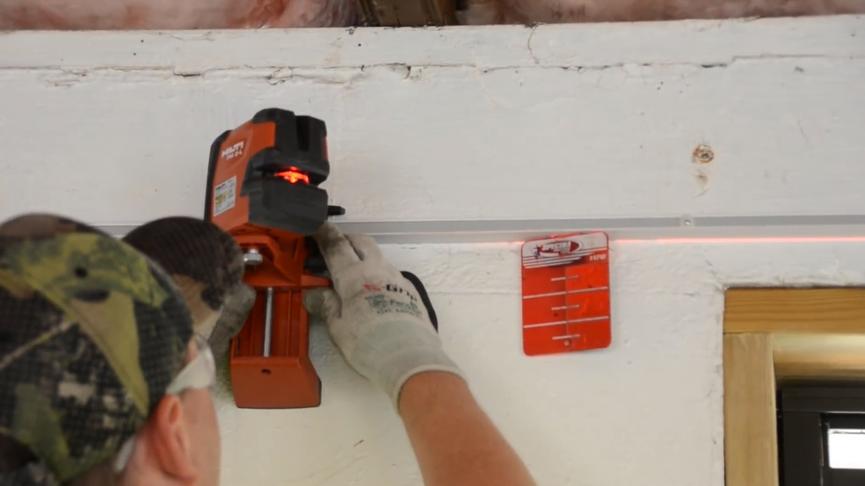

  • вынос отметок чистого потолка на стены и колонныотметка потолка лазерным уровнемудобнее всего использовать лазерный уровень для этих целей
  • разметка потолка от осей помещения в обе стороны для выявления размеров крайних к стенам плит, мест расположения светильников, вентрешеток и других устройств
    основные линии потолка
    перед установкой потолка основные оси можно обозначить натянув обычную веревку яркого цыета, что бы хорошо было видно;

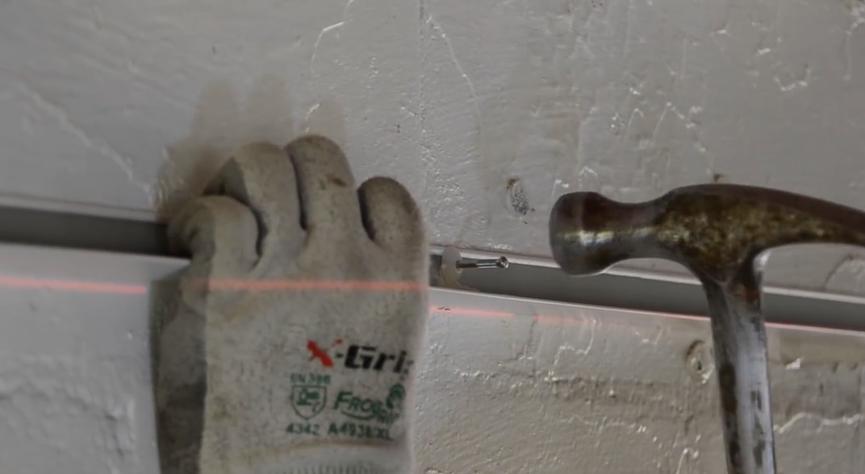

  • крепление углового профиля дюбелем
    крепление углового профиля (ПУ-профиль 19/24) на стены и колонны при помощи дюбелей устанавливаемых через 0,5 м

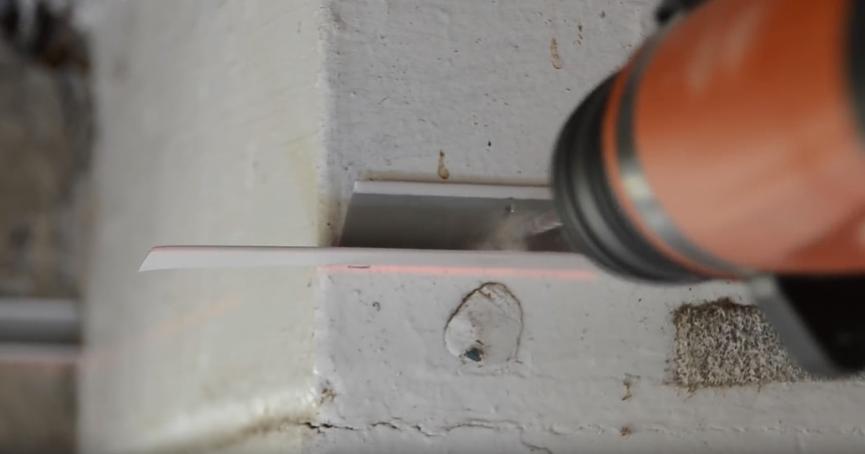

    монтаж углового профиля с помощью перфоратора
    монтаж углового профиля с помощью перфоратора
    отметка углового профиля для обрезки внутреннего угла
    отметка углового профиля для обрезки внутреннего угла

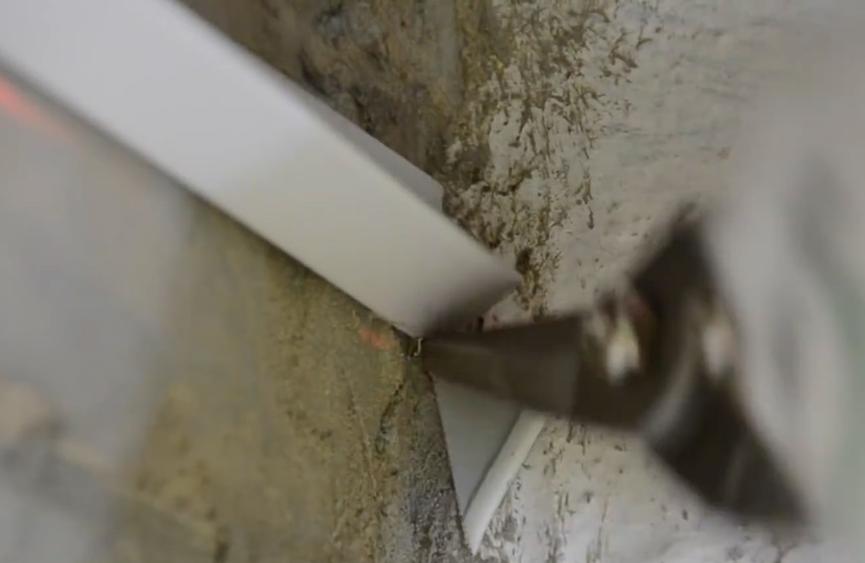

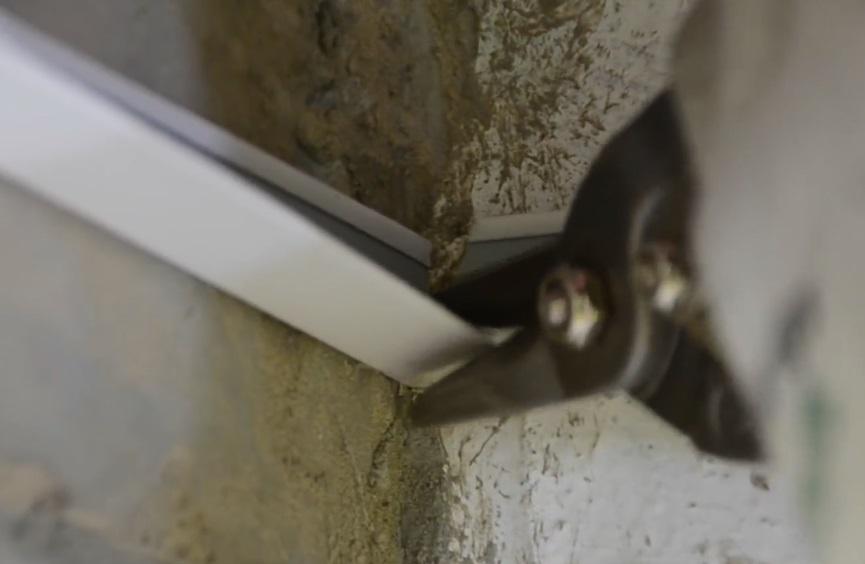

    обрезка углового профиля для внутреннего угла
    обрезка углового профиля для внутреннего угла

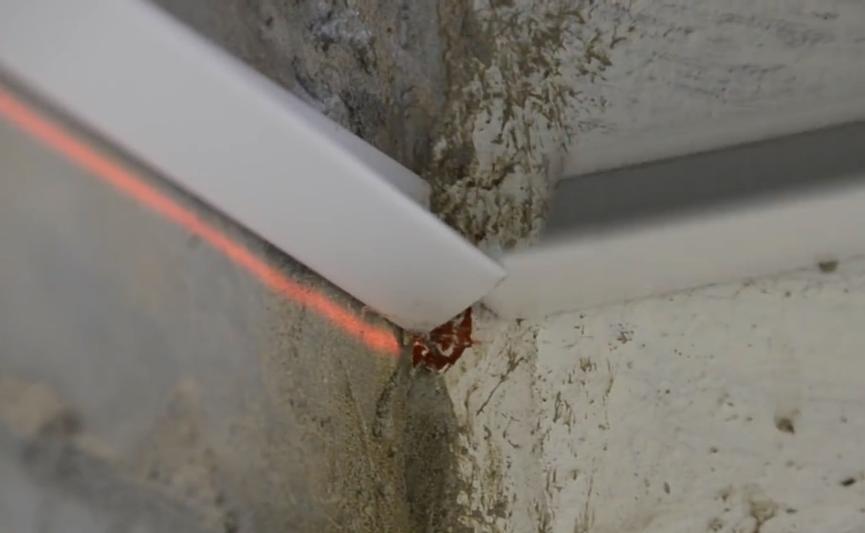

    второй угол не обрезается
    второй угол не обрезается, укладывается поверх обрезанного

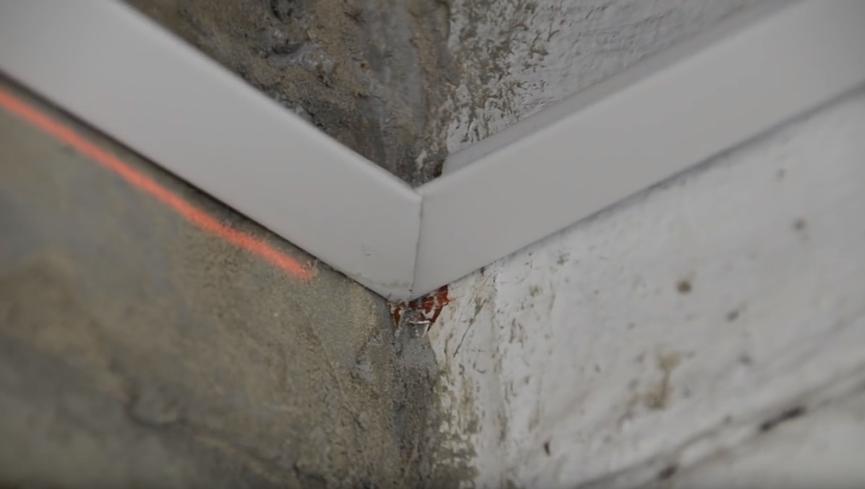

    обрезанные под углом 45 градусов угловые профили
    обрезанные под углом 45 градусов угловые профили
    подготовка углового профиля для внешнего угла
    подготовка углового профиля для установки на внешний угол, обрезаем до нужного размера ножницами по металлу
    отмечаем угловой профиль
    отмечаем угловой профиль для обрезания

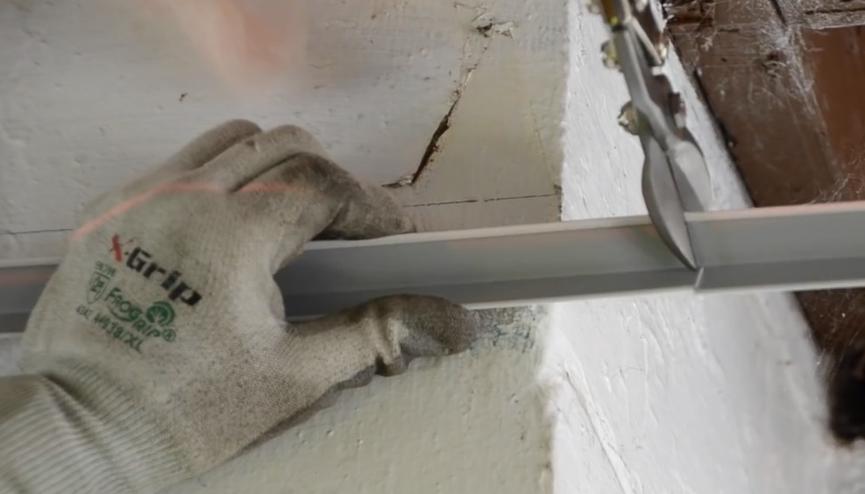

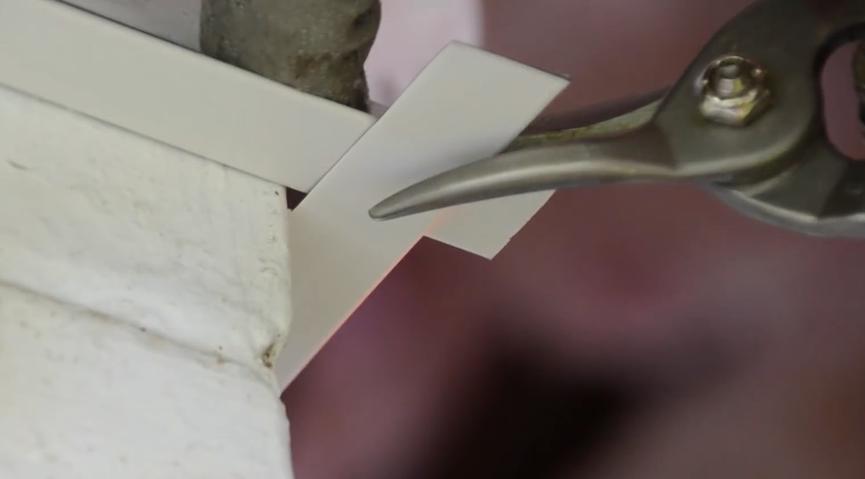

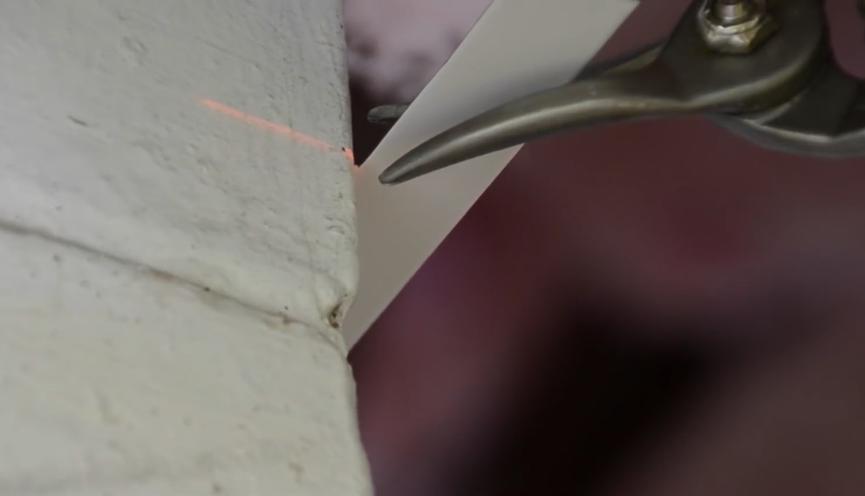

    обрезаем угловой профиль для внешнего угла под 45 град
    обрезаем угловой профиль для внешнего угла под 45 градсов

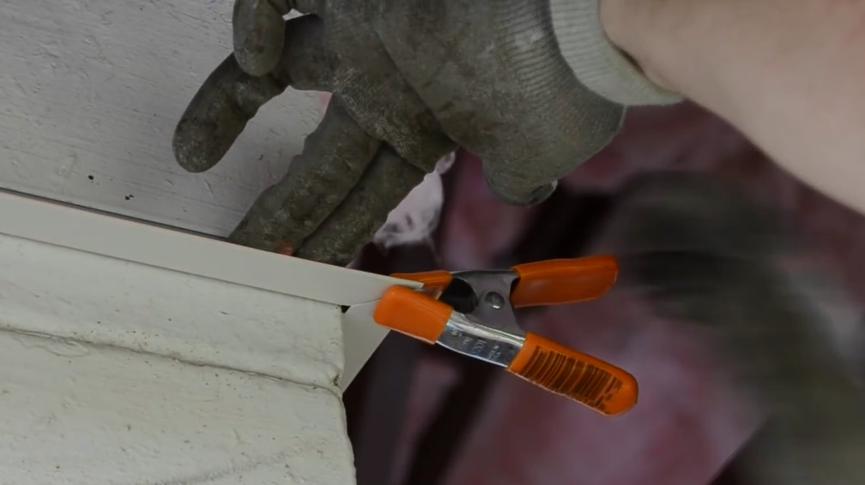

    фиксация углового профиля
    фиксация углового профиля на внешнем угле для последующего монтажа с помощью дюбелей;
  • крепление подвесов с тягами к базовому потолку посредством анкерных элементов;
  • установка основных Т-профилей 24х38 и выравнивание их в одной плоскости

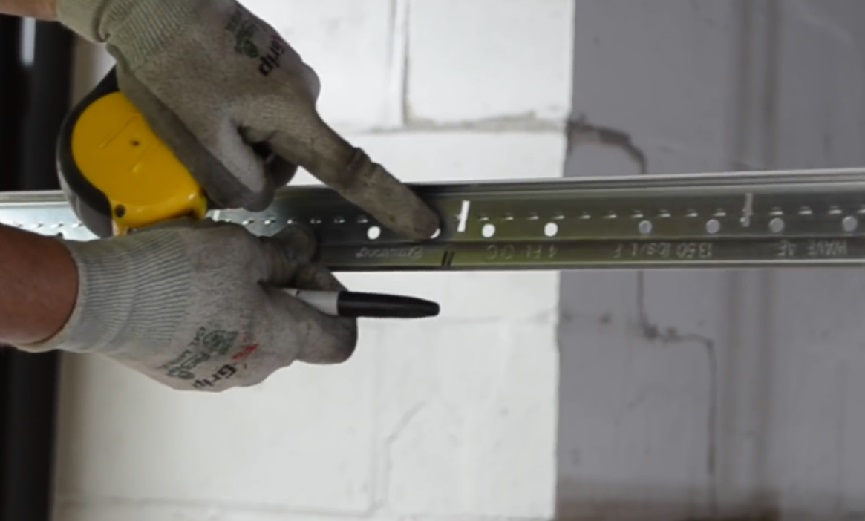

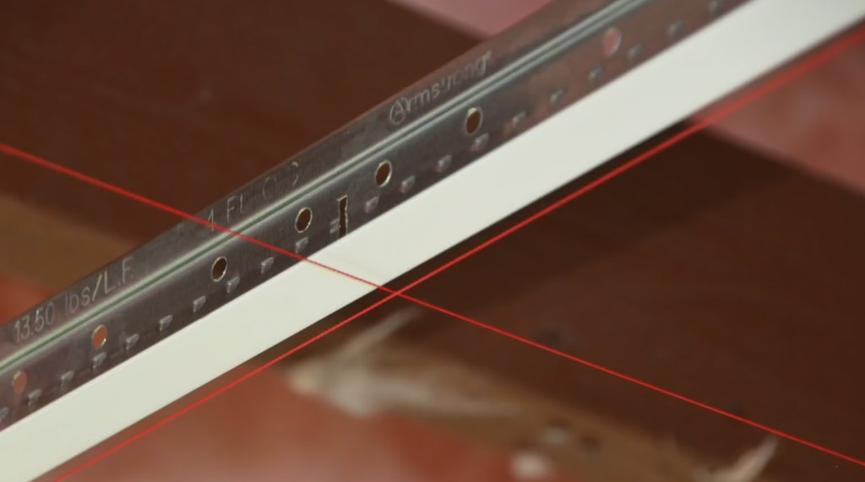

    прорезь несущей направляющей должна совпадать с основной осью
    прорезь несущей направляющей должна совпадать с основной осью

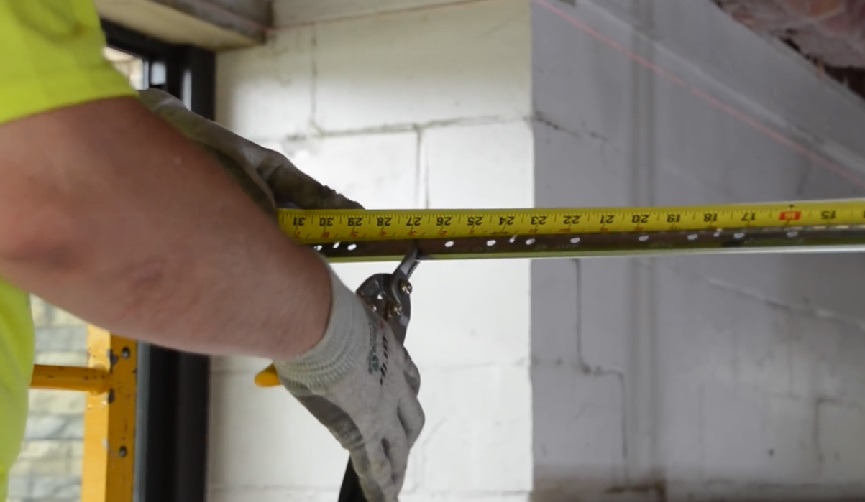

    лишняя часть первой направляющей отрезается
    лишняя часть первой направляющей отрезается, для этого используются ножницы по металлу

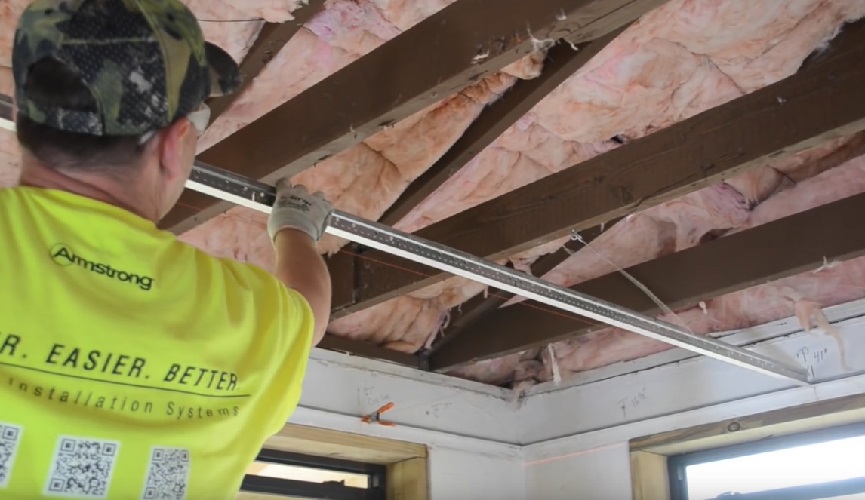

    один край направляющей кладется на угловой профиль
    один край направляющей кладется на угловой профиль

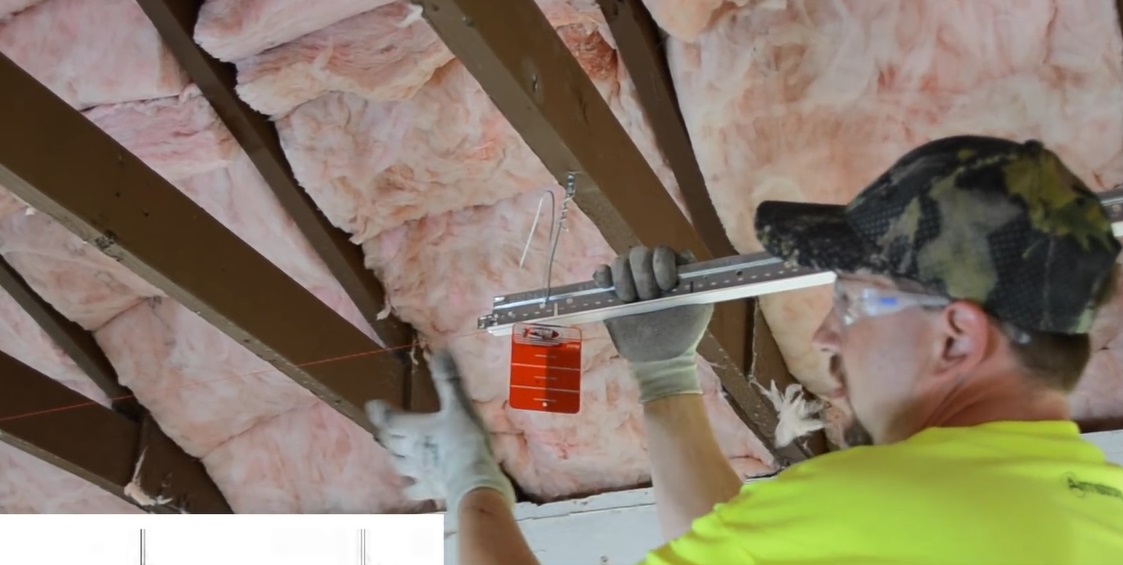

    другой край подвешивается и выравнивается по уровню
    другой край подвешивается и выравнивается по лазерному уровню;

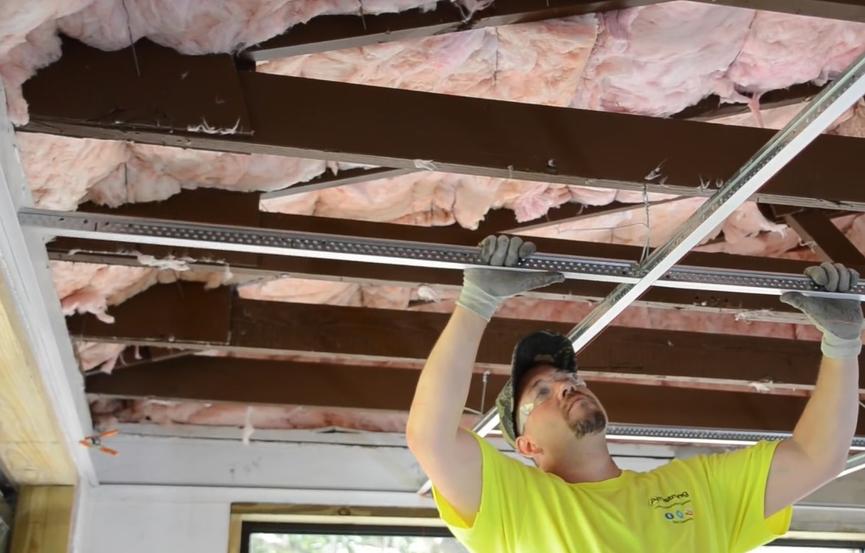

  • установка поперечного Т-профиля в просечки основного профиля
    крепление поперечного профиля к основному;
  • установка продольного Т-профиля в просечки поперечного профиля;
  • укладка плит в ячейки каркаса производится в процессе монтажа каркаса или по его окончании . Укладку выполнять в направлении, указанном стрелками на обратной стороне плит. Плиты, примыкающие к стенам, колоннам и другим конструкциям, обрезать по месту;
  • при необходимости, в процессе монтажа плит, произвести укладку тепло- или звукоизоляционного материала;
  • установка светильников, вентиляционных решеток и т.п. производится в процессе монтажа

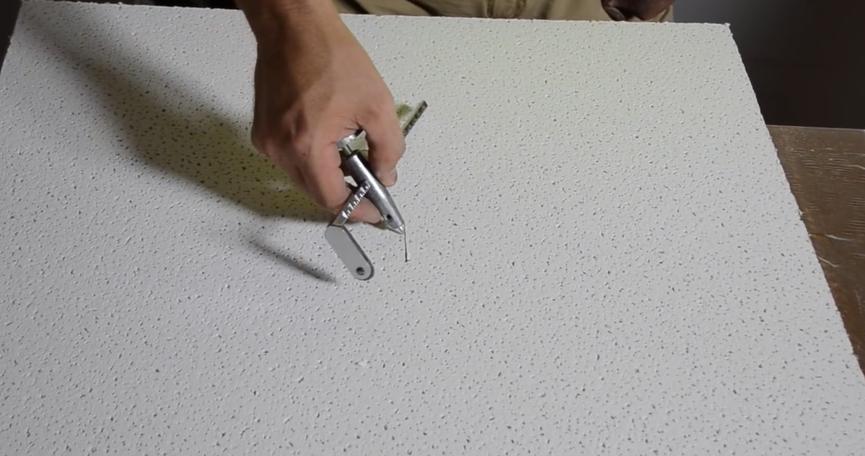

    подготовка плиты для вырезания отверстия
    подготовка плиты для вырезания отверстия

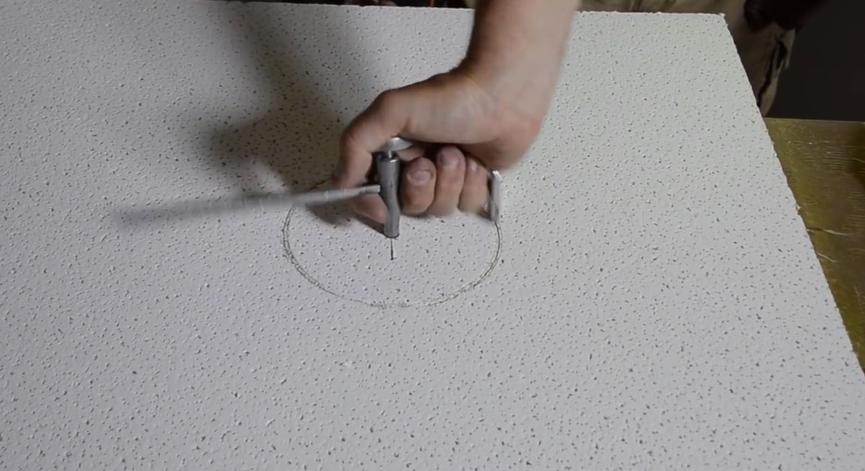

    разметка отверстия на поверхности потолочной панели
    разметка отверстия на поверхности потолочной панели

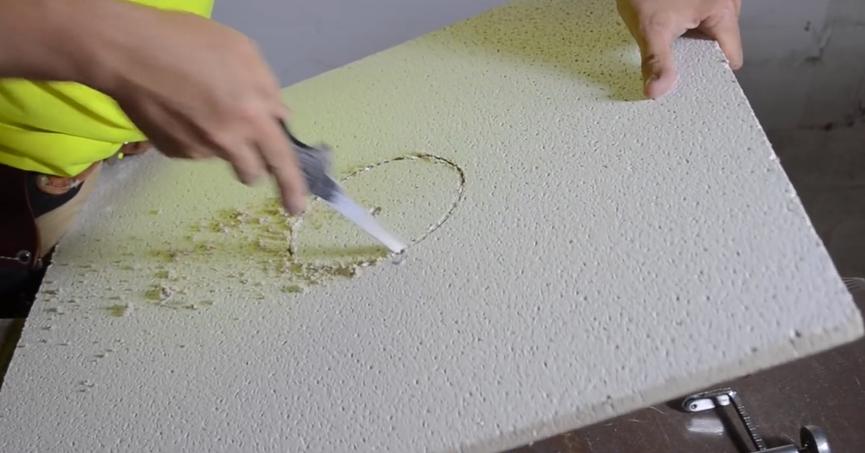

    вырезание отверстия под светильник
    вырезание отверстия под встраиваемый светильник.
